Die Überprüfung des Vakuumgrads eines Vakuum-Leistungsschalters ist ein wichtiger Schritt, um dessen zuverlässige Lichtbogenlösch- und Isolationsleistung sicherzustellen. Im Folgenden sind gängige Inspektionsmethoden und -schritte aufgeführt:
1. Aussehensprüfung
Beobachten Sie die Lichtbogenlöschkammer: Überprüfen Sie, ob die Vakuumlichtbogenlöschkammer Risse, Schäden oder Oxidation interner Metallteile aufweist (z. B. ungewöhnliche Farbe der Abschirmabdeckung, Weißfärbung oder Metallablagerungen).
Dichtungsprüfung: Stellen Sie sicher, dass an der Verbindung zwischen der Lichtbogenlöschkammer und dem Flansch keine Anzeichen einer Undichtigkeit vorhanden sind (z. B. Ölflecken, Staubansammlungen usw.).
Spannungsfestigkeitstest bei Netzfrequenz
Prinzip: Durch Anlegen einer Hochspannung prüfen, ob der Vakuumgrad den Isolationsanforderungen entspricht. Wenn der Vakuumgrad sinkt, kann es zu einem internen Ausfall kommen.
Schritte:
Trennen Sie die Stromversorgung des Leistungsschalters und die Erdentladung.
Legen Sie zwischen den Unterbrechungen die Nennfrequenzspannungsfestigkeit an (z. B. 42 kV für 10-kV-Leistungsschalter, normalerweise für 1 Minute).
Wenn kein Durchschlag oder Überschlag auftritt, ist der Vakuumgrad qualifiziert; Tritt ein Ausfall auf, muss die Lichtbogenlöschkammer ausgetauscht werden.
Hinweis: Es ist professionelle Ausrüstung (Hochspannungsprüftransformator) erforderlich und muss von qualifiziertem Personal bedient werden.
4. Vakuumtester (Magnetron-Entladungsmethode)
Prinzip: Verwenden Sie ein Magnetfeld, um die Ionisierung des Restgases in der Lichtbogenlöschkammer zu stimulieren, und beurteilen Sie indirekt den Vakuumgrad durch Messung des Ionisierungsstroms.
Legen Sie ein pulsierendes Magnetfeld und eine Hochspannung an, um den Entladestrom zu messen.
Vergleichen Sie den vom Instrument angezeigten Vakuumwert mit dem Standardwert (z. B. beträgt der qualifizierte Bereich normalerweise 10⁻⁴-10⁻⁶ Pa).
Vorteile: quantitative Messung, hohe Genauigkeit, geeignet für regelmäßige Inspektion.
5. Kontaktwiderstandsmessung
Indirekte Beurteilung: Eine Verringerung des Vakuums kann zu Kontaktoxidation führen und den Kontaktwiderstand erhöhen.
Methode: Verwenden Sie ein Mikroohmmeter, um den Widerstand zwischen den beweglichen und statischen Kontakten zu messen. Wenn der Widerstand abnormal ansteigt (im Vergleich zum Werkswert oder zu historischen Daten), muss der Vakuumgrad weiter überprüft werden.
6. Infrarot-Wärmebild- oder Ultraschallprüfung (Hilfsmittel)
Infrarotprüfung: Unzureichendes Vakuum kann zu lokaler Überhitzung führen.
Ultraschallprüfung: Bei der internen Entladung werden Schallwellensignale in einem bestimmten Frequenzband erzeugt.
7. Vorsichtsmaßnahmen
Sicherheit geht vor: Stellen Sie vor dem Betrieb sicher, dass der Leistungsschalter ausgeschaltet und geerdet ist, und befolgen Sie beim Betrieb die Sicherheitsbestimmungen für Hochspannungstests.
Regelmäßige Prüfungen: Es wird empfohlen, präventive Prüfungen (z. B. einmal im Jahr) oder Überholungen zu kombinieren.
Austauschstandard: Wenn das Vakuum weniger als 10⁻² Pa beträgt oder der Spannungsfestigkeitstest fehlschlägt, muss die Lichtbogenlöschkammer ausgetauscht werden (nicht reparierbar).
Umweltfaktoren: Vermeiden Sie Tests in feuchten und schmutzigen Umgebungen, um Fehleinschätzungen vorzubeugen.
Umfassende Beurteilung: Kombinieren Sie mehrere Parameter wie Aussehen und Kontaktwiderstand, um die Diagnosegenauigkeit zu verbessern.
Professionelle Unterstützung: Wenn keine spezielle Ausrüstung oder Betriebserfahrung vorhanden ist, wird empfohlen, sich zur Prüfung an den Hersteller oder eine professionelle Prüfstelle zu wenden.

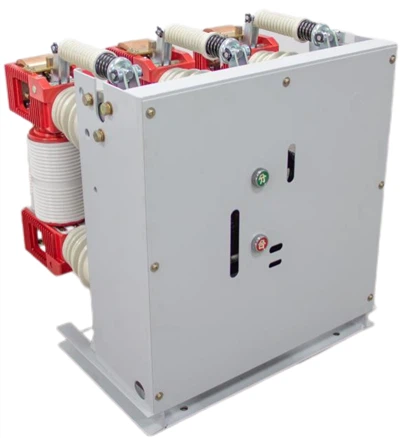

ZN28K-12 Vakuum-Leistungsschalter hergestellt von Shaanxi West Power Tongzhong Electrical Co., Ltd. ist eine Dreiphasen-Wechselstrom-Schaltkomponente mit 50 Hz und einer Nennspannung von 12 kV. Es wird hauptsächlich in metallgekapselten gepanzerten Schaltanlagen eingebaut und dient der Steuerung und dem Schutz elektrischer Anlagen in Industrie- und Bergbauunternehmen, Kraftwerken und Umspannwerken. Es ist für Umgebungen mit häufigem Betrieb geeignet.
Der Vakuum-Leistungsschalter ZN28K-12 bietet viele Vorteile:
1. Zuverlässige Leistung
Nutzt die Vakuum-Lichtbogenlöschtechnologie und bietet eine starke Lichtbogenlöschfähigkeit, die Fähigkeit, hohen Kurzschlussströmen standzuhalten, eine stabile Ausschaltleistung und eine lange elektrische und mechanische Lebensdauer.
2. Bequemer Betrieb
Kann unabhängig installiert und verwendet oder in feste Schaltanlagen oder Kastenschaltanlagen integriert werden. Der Antriebsmechanismus ist flexibel und ermöglicht sowohl elektrischen als auch manuellen Betrieb.
3. Einfache Wartung
Verfügt über einen einfachen Aufbau mit weniger Komponenten, wodurch der regelmäßige Austausch des Isolieröls entfällt und dadurch der Wartungsaufwand und die Kosten reduziert werden.
