24 kV Gute Leitfähigkeit Der Kontaktarm für Vakuum-Leistungsschalter wird für ausfahrbare Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich verwendet, eignet sich für 24-kV-Nennspannungsgeräte und ist ein wichtiger Bestandteil des elektrischen Systems. Es wird hauptsächlich zum Verbinden und Betätigen der Kontakte in elektrischen Geräten verwendet. Es wird normalerweise zusammen mit dem statischen Kontakt und dem beweglichen Kontakt verwendet, um einen Teil des Schalters oder Leistungsschalters zu bilden. Während des Öffnungs- und Schließvorgangs des Stromkreises kommt der bewegte Kontakt mit dem festen Kontakt in Kontakt oder trennt sich von ihm, und der Kontaktarm übernimmt die Aufgabe, diese Kontakte zu verbinden und zu betätigen. Seine Oberflächenbehandlung erfordert Prozesse wie Versilberung, Wärmeschrumpfung und Vulkanisation.

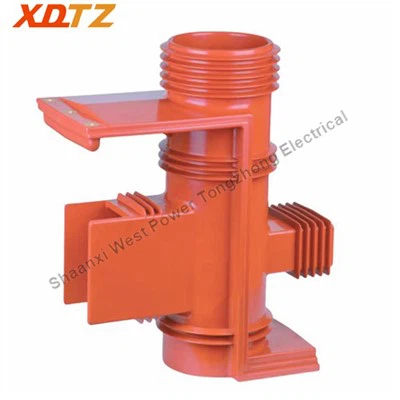

24KV contact box for vacuum circuit breaker

Lösen Sie drei Fragen

Der 24-kV-Kontaktarm als leitender Kernverbinder in Mittelspannungsschaltanlagen und Leistungsschaltern befasst sich hauptsächlich mit drei Hauptproblemen:

1. Lösung elektrischer Sicherheitsprobleme (Verhinderung von Lichtbogenentladungen):In einer 24-kV-Hochspannungsumgebung kann es bei der Öffnungs- oder Schließbewegung des Kontaktarms bei unzureichendem Isolationsabstand oder unzureichender Konstruktion leicht zu gefährlichen Lichtbogenentladungen zwischen dem Kontaktarm und dem Schrankgehäuse kommen. Hochwertige 24-kV-Kontaktarme verwenden typischerweise Konstruktionen wie externe Isolierhülsen, zusätzliche Isolierflansche oder Abschirmungen, um Lichtbögen zwischen dem beweglichen Kontakt und dem Schrankgehäuse oder der Betätigungswelle wirksam zu verhindern und so die Zuverlässigkeit der Schaltanlage erheblich zu verbessern.

2. Lösung von Problemen bei der Wärmeerzeugung und Leitfähigkeitseffizienz (Reduzierung des Temperaturanstiegs und des Energieverbrauchs):Der Kontaktarm ist der wesentliche Weg zur Stromübertragung. Wenn der Kontaktarm eine schlechte Leitfähigkeit oder einen übermäßigen Kontaktwiderstand aufweist, kommt es beim Durchfließen eines großen Stroms zu starker Hitzeentwicklung, was zu einer erhöhten Temperatur im Verteilerraum und sogar zum Durchbrennen der Ausrüstung führen kann.

Reduzierter Temperaturanstieg: Hochwertige Kontaktarme verwenden hochleitfähige Materialien, wodurch der Kontaktwiderstand deutlich reduziert wird (um 30–50 %), wodurch der Betriebstemperaturanstieg um 15–20 Grad gesenkt wird.

Verbesserte Strombelastbarkeit: Das Design mit hervorragender Leitfähigkeit erhöht die Strombelastbarkeit (um ca. 25 %) und vergrößert die Wärmeableitungsfläche, wodurch Engpässe bei der Energieeffizienz überwunden und langfristige elektrische Sicherheit gewährleistet werden.

3. Lösung von Problemen mit der mechanischen Lebensdauer und der Betriebsstabilität (geringerer Verschleiß, längere Lebensdauer):Die Kontaktarme halten hohen mechanischen Belastungen beim häufigen Herausziehen des Bollerwagens und beim Öffnen/Schließen stand.

Gleichmäßige Kraftverteilung: Eine gute Kontaktarmkonstruktion (z. B. Übertragung über isolierte Verbindungsstangen auf beiden Seiten) sorgt für eine gleichmäßige Kraftverteilung, wodurch Öffnungs- und Schließvorgänge präziser werden und Schwenkfehler minimiert werden.

Verlängerte Lebensdauer: Die hervorragende mechanische Struktur reduziert Reibung und mechanische Stöße während des Betriebs, verringert die Belastung des Betätigungsmechanismus und verlängert die mechanische Lebensdauer der Ausrüstung erheblich (z. B. von herkömmlichen 5.000 Zyklen auf 10.000 Zyklen oder sogar mehr), wodurch spätere Wartungs- und Austauschkosten gesenkt werden.

Produktspezifikationen

Technische Parameter

NEIN.	Name	Einheit	Daten
1	Nennspannung	kV	24
2	Nennstrom	A	630/1250/1600/2000/2500/3150
3	Material		Kupfer-Aluminiumkombination/reines Kupfer
4	Länge (L)	mm	298-304

Hauptmerkmale

Als wichtiger Bestandteil von Energieanlagen steht der 24-kV-Kontaktarm für Vakuum-Leistungsschalter im Zusammenhang mit der Leistung und Sicherheit der Anlage. Zu seinen Materialien gehören Kupfer und Legierungen. Als hervorragend leitfähiges Material verfügt Kupfer über eine gute Leitfähigkeit und eine gewisse mechanische Festigkeit, die die grundlegenden Anforderungen von Hochspannungskontaktarmen erfüllen kann. Das Legierungsmaterial bietet eine höhere mechanische Festigkeit, wodurch die Festigkeitsanforderungen des beweglichen Kontaktarms des Leistungsschalters erfüllt werden können. Gleichzeitig verfügt es über eine gute Leitfähigkeit und eignet sich für den Einsatz in Energieanlagen wie Hochspannungsschaltanlagen. Die mechanische Festigkeit dieses Legierungsmaterials erreicht den Standard einer Aluminiumlegierung mittlerer Härte, die Oberflächenfestigkeit erreicht mehr als Brinell 128 und die Oberfläche ist mit dickem Silber plattiert, was den Reibungskoeffizienten erhöht und eine gute Leitfähigkeit und mechanische Festigkeit gewährleistet.

①Gute Leitfähigkeit und mechanische Festigkeit

Bei der Gestaltung und Materialauswahl des Kontaktarms wird auch die Wärmeleitung und -verteilung berücksichtigt. Beispielsweise sind die Wärmeableitungslöcher am Hochstrom-Kontaktarm, die Bolzenverbindung des Kontaktarms weit vom statischen Kontakt entfernt und die durch den Wirbelstrom erzeugte Wärme wird nicht konzentriert und kann gut abgeleitet werden. Dieses Design trägt dazu bei, den stabilen Betrieb des Geräts aufrechtzuerhalten und Geräteschäden oder Sicherheitsunfälle durch lokale Überhitzung zu vermeiden.

②Aufrechterhaltung eines stabilen Gerätebetriebs

Es kann auch in 10-kV-Hochlagen eingesetzt werden.

③Für den Einsatz in großen Höhen

‌Produktanwendungen

24 kV Gute Leitfähigkeit Der Kontaktarm für den Vakuum-Leistungsschalter ist ein 24-kV-Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich und ein Spezialfahrzeug.Es wird auch in folgenden Kraftgeräten verwendet:

1. 24kV-Metall-Geschlossene Schaltanlage (Schaltanlage)
Dies ist die Hauptanwendung von leitenden 24-kV-Kontaktarmen. Unabhängig davon, ob es sich um gepanzerte, Feld- oder Kastenschaltanlagen handelt, ist ein leitender Kontaktarm erforderlich, um eine zuverlässige leitende Verbindung zwischen dem ausfahrbaren Leistungsschalter in der Arbeits- und Prüfposition und den Sammelschienen und Kabeln des Schaltschranks sicherzustellen, solange ein ausfahrbarer Vakuum-Leistungsschalter verwendet wird.

2. Ring-Haupteinheit (RMU)
Wenn in 24-kV-RMUs ausfahrbare Leistungsschaltermodule oder Lastschalter-Sicherungskombinationsschaltanlagen verwendet werden, sind auch leitfähige Kontaktarme erforderlich, um einen guten leitfähigen Stromkreis und eine mechanische Lebensdauer beim Einsetzen und Entfernen sicherzustellen.

3. Vorgefertigte Umspannwerke
Der Hochspannungsraum europäischer oder amerikanischer vorgefertigter Umspannwerke enthält typischerweise 24-kV-Schaltanlagen. Um die Wartung und den Austausch von Kernschutzkomponenten (Leistungsschaltern) zu erleichtern, verwenden vorgefertigte Umspannwerke häufig eine wagenartige Konstruktion, wodurch der leitende Kontaktarm ein wichtiger interner leitender Verbinder ist.

4. Komplette Sätze von Stromverteilungsgeräten für Industrie- und Spezialbereiche
In Anwendungen mit hohen Anforderungen an die Zuverlässigkeit der Stromversorgung, wie z. B. in der Petrochemie, im Bergbau, im Schienenverkehr, in großen Rechenzentren und im Hochbau, sind leitfähige Kontaktarme unverzichtbare Komponenten in den unterstützenden 24-kV-Hochspannungsverteilerräumen oder kompletten Gerätesätzen, die ausfahrbare Leistungsschalterwagen verwenden.

24kv vacuum circuit breaker

Gesamtumrisszeichnung der Produkte

24kV Contact Arm for Vacuum Circuit Breaker 630A price

630A

24kV Contact Arm for Vacuum Circuit Breaker 1250A quotation

1250A

24kV Contact Arm for Vacuum Circuit Breaker 1600A supplier

1600A

buyer 24kV Contact Arm for Vacuum Circuit Breaker 2000A

2000A

24kV Contact Arm for Vacuum Circuit Breaker 2500-3150A factory

2500-3150A
