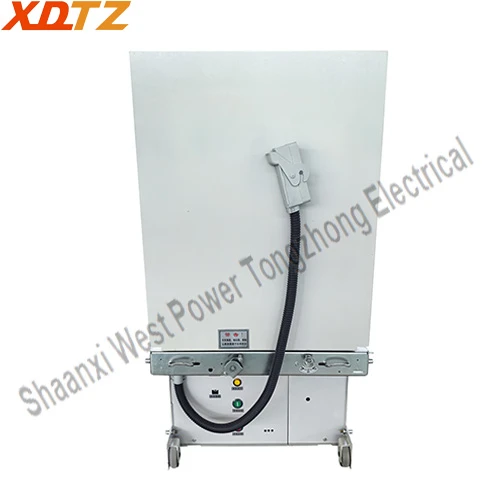

Der miniaturisierte Vakuum-Leistungsschalter ZN85-40.5 ist ein kompaktes 40,5-kV-Produkt, das von unserem Unternehmen entworfen und entwickelt wurde und die ausfahrbaren Schaltkreise der Serien VD4-40.5 und HD4-40.5 von ABB perfekt ersetzt Unterbrecher. Diese Serie umfasst zwei Serien mit Permanentmagnet- und Federmechanismen und ist eine Innenraumschaltanlage für eine Nennspannung von 40,5 kV und eine Wechselstromfrequenz von 50 Hz.

Produktspezifikationen

SpezifikationSHet

NEIN.	Name	Einheit	Daten
1	Nennspannung	Kv	40.5
2	Nennfrequenz	Hz	50
3	BewertetCaktuell	A	630/1250/1600/2000/2500/3150/4000
4	BewertetPOwer FHäufigkeitWichstandVSpannung	Kv	95
5	BewertetLBlitzIImpulsWichstandVSpannung	Kv	185
6	BewertetSkurz-CSchaltungBreakingCaktuell	Ka	25/31.5/40
7	Bewertet Skurz-CSchaltungMakingCaktuell (PEAK)	Ka	63/80/100
8	BewertetWichstandCaktuell (PEAK)	Ka	63/80/100
9	BewertetDuration vonSkurz-CSchaltung	s	4
10	BetriebCZyklen beiRgegessenSkurz-CSchaltungBreakingCaktuell	Zyklen	E2
11	MechanischEAusdauer	Mal	10000(Federmechanismus) 30000(PpermanentMagnetMMechanismus)
12	StandardbetriebSReihenfolge	-	O-0.3s-CO-180s-CO
13	Zulässig WOhrTDicke vonCKontakt	Mm	Kleiner oder gleich 3

MechanischCMerkmale

NEIN.	Name	Einheit	Daten
1	Abstand dazwischenVerschoben und repariert CKontakt	Mm	19±2
2	KontaktÜberfahrt	Mm	4±1
3	DurchschnittCverlierenSgepinkelt	m/s	0.8±0.2
4	DurchschnittOpeningSgepinkelt (ADurchschnittSgepinkeltder ersten Eröffnungbei12mm)	m/s	1.7±0.3
5	BewertetCKontakt Druck	N	3100±200N(25kA/31,5kA) 4800±300N(40kA)
6	Schließzeit	MS	30-100
7	Öffnungszeit	MS	20-70
8	KontaktBspringendDUration beiCverlierenOBetrieb	MS	Kleiner oder gleich 3
9	Nein-SGleichzeitigkeit vonSchließen/OPening Operationenvon 3-PHase	MS	Kleiner oder gleich 2

Produktvorteile

Der miniaturisierte Vakuum-Leistungsschalter ZN85-40.5 bietet viele Vorteile:

Leistung des Leistungsschalters

E2-C2-M2

Bequeme Wartung

Der modulare Aufbau des Mechanismus ermöglicht einen einfachen Austausch der Schließ- und Öffnungsspulen, ohne dass andere Komponenten demontiert werden müssen. Dadurch entfällt die Notwendigkeit von Tests oder Anpassungen nach dem Austausch, sodass der Benutzer sie selbständig austauschen kann, was die spätere Wartung komfortabler macht. Der Permanentmagnetmechanismus hat eine Lebensdauer von bis zu 30000 Betätigungen und erfordert nur minimale Wartung.

Hohe Leitfähigkeit

Die optimierte isolierte Zylinderstruktur und der eingebettete Hochleistungspol mit flexiblem Anschluss reduzieren den Kontaktwiderstand und sorgen für eine zuverlässige Stromversorgung.

Breites Einsatzspektrum

Das Produkt ist so konzipiert, dass es rauen Umgebungen standhält, einschließlich Temperaturen von bis zu -25 Grad, und erfüllt die Betriebsanforderungen für Höhen bis zu 2000 Meter.

Kostengünstig

Im Vergleich zu den hochpreisigen Produkten der VD4-40.5-Serie auf dem Markt bietet unser ZN85G-40.5 ein hohes Preis-Leistungs-Verhältnis und ist damit eine wirtschaftliche Wahl.

Produktanwendungen

Miniaturisierter Vakuum-Leistungsschalter ZN85-40.5

hat viele Anwendungen:

Neue Energiefelder (Photovoltaik, Windkraft)

Industriebereiche (chemische Industrie, Stahl, Erdöl, Kohle usw.)

Stromnetzsysteme

Energieinfrastrukturen

Nachrüstprojekte für Schränke der Serie VD4-40.5

Produktumrisszeichnung

ZN85-405 Miniaturized Vacuum Circuit Breaker manufacturer

Sekundärschaltplan

ZN85-405 Miniaturized Vacuum Circuit Breaker factory
