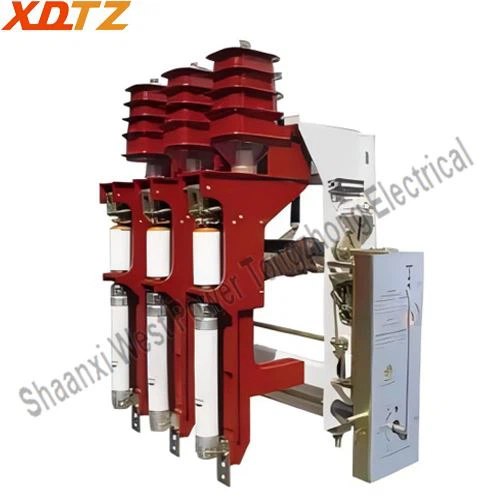

Der Lasttrennschalter und Kombinationsgerät FZ(R)N25-12 ist ein dreiphasiges Hochspannungsschaltgerät mit einer Nennspannung von 10 kV und einer Nennfrequenz von 50 Hz. Es eignet sich für Stromverteilungszentren und Umspannwerke von Industrie- und Bergbauunternehmen. Dieses Produkt dient zum Schutz und zur Steuerung des Ausschalt-/Einschaltlaststroms, des Schließschleifenstroms, des Leerlauftransformator- und Kabelladestroms sowie zur Kombination von Kurzschlussströmen. Der mit einem Erdungsschalter ausgestattete Lastschalter hält Kurzschlussströmen stand. Es ist sowohl mit manuellen als auch mit elektrischen Betätigungsmechanismen erhältlich und erleichtert die Umsetzung der „Three Remote“-Anforderungen (Fernsteuerung, Fernsignalisierung und Fernmessung) in der Energiesystemtechnik.

FZ(R)N25-12 load break switch and combination

Produktspezifikationen

Spezifikationsblatt

NEIN.	Name	Einheit	Daten
1	Nennspannung	kV	10
2	Nennfrequenz	Hz	50/60
3	BewertetCaktuell	A	Kleiner oder gleich630
4	BewertetPower FHäufigkeitWichstandVSpannung	kV	48(Über die Kontaktlücken hinweg) / 42(Zur Erde)
5	BewertetLklarningIImpulsWichstandVSpannung	kV	75
6	Bewerteter prospektiver Kurzschluss-Stromkreisunterbrechungsstrom (Sicherung)	kA	31.5
7	Bewerteter Kurzzeitstrom (Gipfel)	kA	50
8	Bewerteter Kurzzeitstrom	kA	20
9	Bewertete Dauer vonKurze-Stromfestigkeit	s	2
10	Als bahnbrechend eingestuft Übernehmen-Aktuell	A	3150
11	MechanischEAusdauer	Mal	10000

Mechanische Eigenschaften

NEIN.	Name	Einheit	Daten
1	Abstand dazwischenVerschoben und repariert CKontakt	mm	6~7
2	KontaktÜberfahrt	mm	2±0.5
3	DurchschnittCverlierenSgepinkelt	m/s	0.6±0.2
4	DurchschnittOpeningSgepinkelt	m/s	0.9±0.2
5	KontaktBspringendDUration beiCverlierenOBetrieb	MS	Kleiner oder gleich3
6	Nein-SGleichzeitigkeit vonSchließen/Opening Operationenvon 3-PHase	MS	Kleiner oder gleich3
7	Maximales manuelles Betriebsdrehmoment	N.m	Kleiner oder gleich160
8	Kontaktabstand der Isolationsfraktur	mm	Größer oder gleich 130

Produktvorteile

Das Lasttrennschalter- und Kombigerät FZ(R)N25-12 bietet viele Vorteile:

Zuverlässige Leistung:

Das Produkt verfügt über einen Vakuumunterbrecher zur Lichtbogenlöschung, der eine stabile und zuverlässige Leistung, eine lange elektrische Lebensdauer, eine hohe Schalthäufigkeit, starke Schalt- und Schaltfähigkeiten sowie eine einfache Bedienung und Wartung gewährleistet.

Kompaktes Design:

Integriert das Schaltergehäuse und den Betätigungsmechanismus in einer Einheit und kombiniert einen Trennschalter, einen Lastschalter und einen Erdungsschalter, was zu einer kompakten und kleinen Struktur führt.

Hohe Stabilität:

Verfügt über einen direkt-wirkenden Isolationsbruch und einen in Reihe geschalteten Vakuum-Unterbrecher mit hohen dynamischen und thermischen Stabilitätsstromparametern; Die einzigartige Verknüpfung von Arbeitsabläufen stellt sicher, dass Vorgänge in einem Schritt abgeschlossen werden.

Sicherheitsverriegelung:

Der Vakuumlastschalter, der Erdungsschalter, der Verschluss und die Tür der Schaltanlage sind gemäß dem mechanischen Verriegelungssystem „Five Prevention“ streng miteinander verriegelt, um Fehlbedienungen vorzubeugen und Sicherheit und Zuverlässigkeit zu gewährleisten.

Vielseitige Bedienung:

Der federbetätigte Mechanismus kann sowohl elektrische als auch manuelle Schaltvorgänge ausführen und erleichtert so die Umsetzung der „Three Remote“-Anforderungen (Fernsteuerung, Fernsignalisierung und Fernmessung).

Produktanwendungen

Der Lasttrennschalter und das Kombinationsgerät FZ(R)N25-12 haben viele Einsatzmöglichkeiten:

Umspannwerke und Umspannwerke von Industrie- und Bergbauunternehmen

Benutzerterminals für Umspannstationen vom Typ Kasten-

Städtische Gemeinschaftsverteilungssysteme

Produkte Bildershow

FZRN25-12 Load Break Switch and Combination Appliance 1

Produktumrisszeichnung

FZRN25-12 Load Break Switch and Combination Appliance manufacturer

Abbildung 1: FZ(R)N25-12 rechtsseitige vertikale Montage

FZRN25-12 Load Break Switch and Combination Appliance factory

Abbildung 2: FZ(R)N25-12 linksseitige vertikale Montage

Bemerkungen:

1. Neben den beiden genannten Standardkonfigurationen kann die FZ(R)N25-12-Serie je nach Anwendung auch in umgekehrter Position installiert werden.

2. Der FZ(R)N25-12 kann auch ohne Erdungsmesser oder Sicherung geliefert werden.

Sekundärschaltplan

FZRN25-12 Load Break Switch and Combination Appliance supplier

Abbildung 3: Schaltplan für den elektrischen Betrieb

NEIN.	Code	Name	Menge	Notiz
1	DL	Hilfsschalter	1	F10-10
2	U1, U2	Einphasige Gleichrichterbrücke.-	2	KBPC2510
3	CK	Mikroschalter	1	Erdungsmesser-Mikroschalter
4	TQ	ÖffnungElektromagnet	1
5	M	Energiespeichermotor	1	ZYJ-66-01(F25)
6	JX	Klemmenblock	1	TD660V-15A

FZRN25-12 Load Break Switch and Combination Appliance in stock

Abbildung 4: Schaltplan für den manuellen Betrieb

NEIN.	Code	Name	Menge	Notiz
1	DL	Hilfsschalter	1	F10-10
2	U1	Einphasige Gleichrichterbrücke.-	1	KBPC2510
3	TQ	ÖffnungElektromagnet	1
4	JX	Klemmenblock	1	TD660V-15A

Anwendung des Lasttrennschalters FZ(R)N25-12

Wo wird der Lasttrennschalter FZ(R)N25-12 eingesetzt?

Der FZN25-12D wird hauptsächlich in Ringleitungen, vorgefertigten Umspannwerken, dual-radialen Stromversorgungseinheiten und Verteilerschränken in Industrie- und Bergbauunternehmen sowie Hochhäusern eingesetzt. Er ist einer der am häufigsten verwendeten Lastschalter in 10-kV-Stromverteilungssystemen.

Der Lasttrennschalter FZN25-12D kann in diesen Schaltanlagen verwendet werden: HXGN-12-, XGN15-12-Serie, KYN28-Serie, YBW und ZGS.

Anwendungsbereich	Spezifische Anwendungsfälle
Industrie und Gewerbe	Industrie- und Bergbauunternehmen, Umspannwerke und Transformatorstationen für den Schutz und die Steuerung elektrischer Geräte
Städtische Stromverteilung	Ringnetzeinheiten (RMU) und Endstromversorgungsstationen in städtischen Gebieten
Umspannwerksinfrastruktur	Dual-radiale Stromversorgungseinheiten und kompakte/vorgefertigte Umspannwerke (Kasten-Umspannwerke)

Funktionsfähigkeit des Lasttrennschalters FZ(R)N25-12

Funktion	Beschreibung
Laststromschaltung	Ein- und Ausschalten normaler Lastströme (bis zu 630 A)
Geschlossene-Schleifenstromumschaltung	Kann geschlossene -Schleifenströme in Ringnetzwerken schalten
Transformator- und Kabelschaltung	Schalten von Magnetisierungsströmen von Leerlauftransformatoren (bis zu 1600 kVA) und Ladeströmen von Kabeln (bis zu 10 A)
Kurzschlussschutz (Kombinationsgerät)	Das Modell FZRN25 (mit Sicherung) kann jeden Strom bis zum Nennkurzschlussstrom (31,5 kA) unterbrechen und eignet sich daher ideal zum Schutz von Transformatoren
Isolierung und Erdung	Integrierter Erdungsschalter, der einen Kurzschlussstrom schließen kann und so eine sichere Wartung gewährleistet
