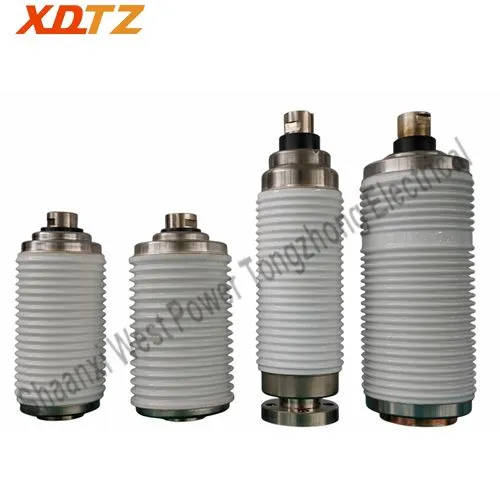

Der 12-kV-Vakuum-Unterbrecher für Vakuum-Leistungsschalter ist eine wichtige Komponente von Hochspannungs-Leistungsschaltern in 12-kV-Systemen. Seine Hauptfunktion besteht darin, die hervorragenden Isoliereigenschaften des Vakuums in der Röhre zu nutzen, um den Lichtbogen schnell zu löschen und den Strom zu unterdrücken, sobald der Mittel- bis Hochspannungsstromkreis unterbrochen wird. Dieser Prozess trägt dazu bei, Unfälle und unerwartete Vorfälle zu verhindern. Der Vakuumunterbrecher wird hauptsächlich in Energieübertragungs- und -verteilungssteuerungssystemen eingesetzt.

Produktspezifikationen

Spezifikationsblatt

NEIN.

Name

Einheit

Daten

Spannungsparameter

1	Nennfrequenz (fr)	Hz	50/60
2	Nennspannung (Ur)	Kv	12
3	Nennkurzzeitige (1 Minute) Netzfrequenzfestigkeit (Ud)	Kv	48
4	Nenn-Blitzstoßfestigkeitsspannung (Spitze) (oben)	Kv	75

Aktuelle Parameter

1	Nennstrom (Ir)	A	630/1250/1600/2000/2500/3150/4000
2	Bemessungskurzschlussausschaltstrom (Isc)	Ka	25/31.5/40/50
3	Betriebszyklen bei Nenn-Kurzschlussausschaltstrom	Zyklen	30
4	Bemessungskurzzeitstromfestigkeit (Ik)	Ka	25/31.5/40/50
5	Nennkurzschlussdauer (tk)	s	4
6	Bemessungsstromfestigkeit (Spitze) (Ip)	Ka	63/80/100/125
7	Nennkurzschlussstrom (IMC)	Ka	63/80/100/125
8	Nenn-Kurzschlussausschaltstrom DC-Komponente	%	40
9	Standardbetriebssequenz	Mm	O-0.3s-CO-180s-CO O-180s-CO-180s-CO (größer oder gleich 40 kA)

Mechanische Parameter

1	Masse beweglicher Teile	Kg	0.5~5
2	Selbstschließende Kontaktkraft	N	70±25~240±80
3	Bewerteter Kontaktdruck	N	2000±200~6000±500

Anforderungen an die mechanischen Eigenschaften des Schalters

1	Abstand zwischen bewegtem und festem Kontakt	Mm	11±1
2	Durchschnittliche Öffnungsgeschwindigkeit (von 75 % der Kontaktlücke bis zur geschlossenen Kontaktposition)	m/s	1.1±0.2
3	Durchschnittliche Schließgeschwindigkeit (von 30 % der Kontaktlücke bis zur geschlossenen Kontaktposition)	m/s	0.6±0.2
4	Kontaktschluss-Bounce-Zeit	MS	Kleiner oder gleich 2
5	Keine Gleichzeitigkeit des Schließens und Öffnens des Kontakts	MS	Kleiner oder gleich 2
6	Kontaktöffnungs-Rückprallamplitude	Mm	Kleiner oder gleich 2

Lebensdauer

1	Speicherdauer	Jahre	20
2	Mechanische Ausdauer	Mal	10000
3	Zulässige Verschleißdicke des Kontakts	Mm	3

Produktvorteile

Starke Lichtbogenlöschfähigkeit

In einer Vakuumumgebung lässt sich der Lichtbogen leicht löschen, was eine schnelle und effektive Stromkreisunterbrechung mit hoher Schaltleistung ermöglicht.

Hoher Isolationsgrad

Vakuum bietet hervorragende Isoliereigenschaften, hält hohen Spannungen stand und gewährleistet so den sicheren Betrieb des Stromkreises.

Langes Leben

Die innere Struktur ist einfach und frei von Oxidationsproblemen, die die Kontakte beeinträchtigen könnten, was zu einer langen mechanischen und elektrischen Lebensdauer führt.

Kompakt und leicht

Unterstützt das Design kleinerer, kompakterer Geräte.

Einfache Wartung

Grundsätzlich ist keine besondere Wartung erforderlich und die Betriebssicherheit ist hoch.

Kein Explosionsrisiko, schadstofffrei

Im Betrieb besteht keine Explosionsgefahr und es werden keine schädlichen Gase oder Stoffe freigesetzt, was den Betrieb umweltfreundlich macht.

Geräuscharm

Erzeugt während des Betriebs minimale Geräusche.

‌Produktanwendungen

12-kV-Vakuum-Unterbrecher für Vakuum-Leistungsschalter werden häufig in 12-kV-Verteilungssystemen in verschiedenen Branchen wie Metallurgie, Bergbau, Erdöl, Chemietechnik, Eisenbahn, Rundfunk, Kommunikation und industrielle Hochfrequenzheizung eingesetzt.

Produktumrisszeichnung

12kV Vacuum Interrupter for Vacuum Circuit Breaker manufacturer

630A-1250A

12kV Vacuum Interrupter for Vacuum Circuit Breaker factory

630A-1600A

12kV Vacuum Interrupter for Vacuum Circuit Breaker supplier

2000A-2500A

12kV Vacuum Interrupter for Vacuum Circuit Breaker in stock

3150A-4000A
