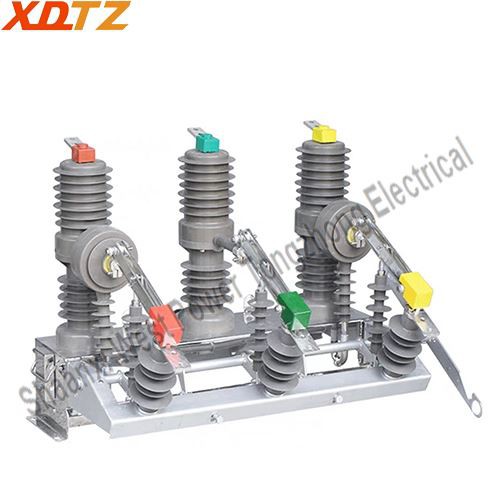

ZW 32-24 Outdoor-Vakuumpol-Montalschalter (im Folgenden als Leistungsschalter bezeichnet) ist ein Steuer- und Schutzgerät, das in einem 24 kV, 50 Hz dreiphasigen AC-Mittelspannungsverteilungsnetz verwendet wird. Es wird hauptsächlich zum Schalten und Unterbrechungslastströmen, Überlastströmen und Kurzschlussströme in Leistungsübertragungsleitungen verwendet. Es ist für die Verwendung in Umspannwerken sowie in Industrie- und Bergbauunternehmensverteilungssystemen für Schutz- und Kontrollzwecke geeignet.

Dieser Leistungsschalter verfügt über eine an Pole montierte, trockene Struktur mit zuverlässiger Isolierung, langer elektrischer Lebensdauer und wartungsfreier Betrieb. Es ist besonders für Anwendungen geeignet, die häufige Operationen erfordern. Es ist auch ideal für die Installation in ländlichen Stromnetze mit begrenzten Wartungs- und Reparaturfähigkeiten. Der Leistungsschalter kann auch als Sektionsalizer im Stromnetz fungieren und bei einem Controller die Automatisierung des Verteilungsnetzwerks erreichen.

Produktspezifikationen

Spezifikation SHeet

NEIN.	Name	Einheit	Daten
1	Nennspannung	KV	24
2	Bewertungsfrequenz	Hz	50
3	BewertetCUrrent	A	630/1250
4	BewertetPOwer FRequencyWithstandVOltage	KV	50(Über die Kontaktlücken hinweg) / 65(Zu erden)
5	BewertetLigningIMpulseWithstandVOltage	KV	95
6	BewertetSHort-CIrcuitBRekierenCUrrent	Ka	25
7	Bewertet SHort-CIrcuitMAkkingCUrrent (Peak)	Ka	63
8	BewertetWithstandCUrrent (Peak)	Ka	63
9	BewertetDUration vonSHort-CIrcuit	s	4
10	BetriebCSCHLÜSSEL ANRaufgebautSHort-CIrcuitBRekierenCUrrent	Mal	30
11	MechanischENDIRAULE	Mal	10000
12	StandardbetriebSGleichung	-	O -0. 3s-Co -180 S-Co.
13	Zulässig WOhrTHickness vonCOntakt	mm	Weniger als oder gleich 3

MechanischCHarakteristik

NEIN.	Name	Einheit	Daten
1	Freigabe zwischenBewegt und repariert COntakt	mm	12±1
2	KontaktÜbertrennig	mm	3±1
3	DurchschnittCverlierenSgepacht	m/s	0.5-0.9
4	DurchschnittORäppchenSgepacht (AverageSgepachtder ersten Öffnungbei6mm)	m/s	1.1-1.7
5	BewertetCOntakt Druck	N	2000±200N
6	Schließzeit	MS	25-80
7	Öffnungszeit	MS	20-50
8	KontaktBUnbeschwerdenDUration beiCverlierenOPeration	MS	Weniger als oder gleich 2
9	No-sIMULTANEITY vonSchließen/ORäppchen Operationenvon 3-PHase	MS	Weniger als oder gleich 2
10	Hauptkreiswiderstand	uΩ	Weniger als oder gleich zu100

Produktvorteile

ZW 32-24 Outdoor Vacuum Pole-montierten Leistungsschalter hat viele Vorteile:

Die Schale besteht aus hochwertiger Edelstahl oder gewöhnlicher Stahlplatte, die mit einem Dacromet-Anti-Rust-Verfahren behandelt und dann mit UV-resistenten Lack besprüht wird. Das Produkt hat eine hervorragende Korrosionsbeständigkeit, Salzsprayfestigkeit und andere Leistung der Umweltbeständigkeit.

Der Isolationsteil verwendet Verbundisolationsmaterialien von Epoxidharz und Silikonkautschuk mit hoher Isolationsgröße, starker Anti-Verschmutzungsfähigkeit, Ozonresistenz, UV-Resistenz, Hydrophobität und Resistenz gegen hohe und niedrige Temperaturen. Die Box enthält kein Transformatoröl oder SF6-Gas, was den Anforderungen für ölfreie Transformation und Umweltschutz erfüllt.

Der Betriebsmechanismus ist ein Federbetriebsmechanismus mit manuellen und elektrischen Optionen. Bei Bedarf kann ein Fernbedienungsgerät und ein Einspannungsstromvermeidungsgerät installiert werden. Die erforderliche externe Stromversorgung ist nicht mehr als 70 W, wodurch es einfach ist, eine Sicherungsstromquelle auszurüsten. Das einzigartig gestaltete Puffergerät weist eine hervorragende Leistung, einen minimalen Rückprall und ein geringes Geräusch auf.

Die Bogenlöschkammer verwendet eine spezielle Löttechnologie aus Edelstahl, wodurch die Notwendigkeit einer Elektroplatte beseitigt wird. Die Schweißqualität ist hoch, stabil, zuverlässig und hat eine niedrige Leckage. Der Herstellungsprozess verwendet eine spezielle Keramik -Metallisationsformel und eine fortschrittliche Keramik -Metallisierungstechnologie, um die luftdichte Produkte des Produkts zu gewährleisten. Die Zugfestigkeit beträgt größer als 130 MPa und die Dichtung wird in einem einzigen Betrieb abgeschlossen.

Der aktuelle Transformator verwendet hochwertige magnetische Materialien und eine zusammengesetzte Isolierung von Epoxidharz und Silikonkautschuk. Es hat die Vorteile einer großen Kapazität, einer hohen dynamischen thermischen Stabilität mit mehreren Genauigkeit, einem wartungsfreien Betrieb und einer hohen Zuverlässigkeit.

Gemäß den Bedürfnissen des Benutzers kann es mit dem entsprechenden Controller gepaart werden, um einen automatischen Recloser oder Sektionsalizer zu bilden, wodurch es zu einem idealen Gerät für die Erreichung der Automatisierung des Verteilungsnetzwerks wird.

Produktanwendungen

ZW 32-24 Outdoor-Vakuumpol-Pole-Leistungsschalter hat viele Anwendungen:

1. geeignet zum Umschalten verschiedener Arten von Lasten und häufigen Vorgängen in 24 -kV -Systemen.

2. Geeignet für den Bau und die Transformation von elektrischen Geräten in städtischen Netzwerken, ländlichen Gittern, Bergbau, Eisenbahnen und anderen Sektoren.

Produktumrisszeichnung

ZW32-24 Outdoor Vacuum Pole-Mounted Circuit Breaker outline drawing

Sekundäres Schaltplan

ZW32-24 Outdoor Vacuum Pole-Mounted Circuit Breaker wiring diagram
